CAE소프트웨어가 냉각레이아웃 설계의 효과성을 평가하고 설계초기단계에서의 잠재적 설계문제를 검증하는데 성공적 적용될 수 있다. 일예로, 냉각채널내 압력, 온도 및 유속과 같은 물리적 성질을 실제와 같이3차원으로 나타낼 수 있다. 사용자는 해석결과를 바탕으로 잠재적 설계문제를 탐지할 수 있으며 나아가, 냉각시간예측을 통하여 사용자는 냉각시스템에서의 사이클타임 효과를 감지할 수 있게된다.

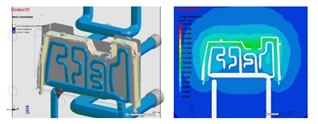

본 사례의 목적은 형상적응냉각설계( conformal cooling design)과 표준냉각설계( normal or conventional cooling design)간 냉각효과를 비교하고자 함에 있다. 아래 그림에서 보듯이, 본 모델은 매우 복잡한 형상으로 두께변화가 심하다. 형상적응냉각설계로 냉각시간을 10초(약33%) 단축하였다.
This is just one of many successful cases done in Gplast. The synergy of true 3D Simulation and conformal cooling design capability proves not only the quality issues like warpage can be effectively eliminated, but also the product development cycle time would be improved.
