굴곡 분석 모듈

Moldex3D 굴곡 분석 모듈은 사용자가 두께가 두꺼운 부품 및 두께 차이가 큰 플라스틱 부품에 대한 변동 굴곡 분석을 실시할 수 있게 해 줍니다. Moldex3D를 통해 모듈을 분석함으로써, 사용자는 수축 현상이 있는 부품의 변형률을 간편하게 검사하고 효과적으로 굴곡의 원인을 식별할 수 있습니다. 유리 섬유를 풍부하게 포함하고 있는 플라스틱 부품에 대해, Moldex3D Warp는 섬유 혼합 이론의 기초와 Moldex3D Fiber(방향 배치 분석 모듈)의 섬유 방향 배치 분석 결과를 결합하여 비등향 수축 및 굴곡을 예측할 수 있습니다. 이 밖에도, 굴곡 분석 모듈은 FEA Interface 모듈을 결합하여 다른 구조성 분석 소프트웨어와 통합됩니다.

기능

  • 성형 후 플라스틱의 기하학적 외형 평가
  • 굴곡의 균일하지 않은 냉각 현상 평가
  • 굴곡 체적 수축 현상 평가
  • 굴곡 필름 내 간섭 현상 평가
  • 열량으로 유발되는 잔류 응력과 금형 열 변형 현상 평가
  • 평탄도를 통한 제품 표면 굴곡 변화 평가

특성

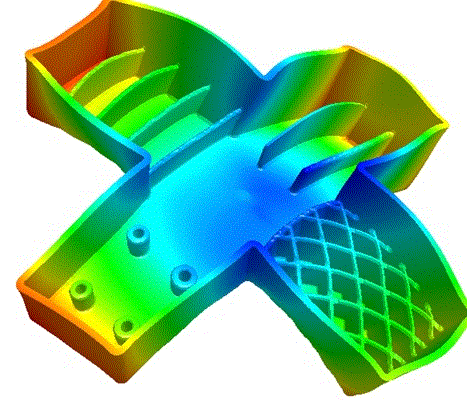

Part warpage analysis

플라스틱 굴곡 분석

  • 가공 조건에서부터 환경 조건까지의 온도, 또는 압력 변화를 계산할 때, 재료 수축을 가져오는 최종 플라스틱 형상 유발
Residual stress analysis

잔류 응력 분석

  • 플라스틱 배출 후 수축되어 균형을 이룬 형상으로 변형됨. 이 때, 플라스틱 내부에 잔존하는 압력을 공정 잔류 응력이라 칭함.
  • 성형 주기 계신시에 발생하는 잔류 응력에는, 온도 현상, 압력 분포, 섬유 방향 배치 및 기하학적 특성이 포함됨

플라스틱 비등향성 분석

  • 플라스틱 비등향성은 유동 분석의 플라스틱 방향 배치 장력에 기초해 산출
  • 플라스틱 비등향성 데이터를 일반 구조 분석 CAE 소프트웨어에 입력하면 바로 플라스틱 부품 구조 및 가공 속성 분석 가능

필름 내 간섭 현상 분석

  • 플라스틱 부품 배출 전에, 굴곡 변형이 필름 형태 안에서 발생했으나 금형의 경화성으로 인해 플라스틱 부품이 멋대로 수축 변형되지 못함
  • 필름 내 간섭이 유발하는 어셈블리 굴곡을 계산해 분석의 정확성 향상
