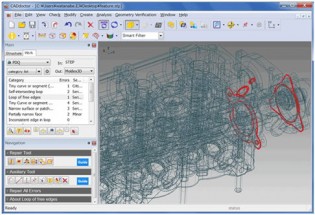

CADdoctor

Moldex3D CADdoctorは科盛科技及びElysiumが提携し共同開発したソフトウェアです。このソフトウェアは各種CADプラットフォームのデータ変換をサポートするだけでなく、インタラクティブインターフェースが各種幾何分布の簡易修正/検証、及び幾何分布の品質テストツールを提供します。BLMの作成過程において、ユーザーはこのツールを使用することにより、自動検査及び低品質の幾何分布を修正します。Moldex3D CADdoctorのサポートにより、メッシュの品質は向上し、次手順の解析精度も向上します。

CADdoctor

特長

  • Designer (BLM Mode)へのインポートにより、ユーザーによる幾何分布の修正に便利
  • 幾何モジュール上の表面破損及び変形を自動修正
  • BLMの品質向上により、解析精度を増加
  • 各種CADフォーマットのネイティブデータの入力をサポート
  • 直観的で学習しやすいユーザーインターフェースを提供



幾何分布の修正

  • 幾何分布問題の自動検査
  • 低品質の幾何分布の自動修正

CADdoctor_Fix open area (extend neighboring faces)

破裂部分の修正(近隣曲面への展開)

Column content

CADdoctor_Unify partially-separated geometry

分離した特定部分の幾何分布の合併




幾何分布の簡略化

  • 自動で検出されたフィレット、穴、ボス/リブ及び段差などを含む微小な特徴を面取りします。

CADdoctor_DetectRemove Holes

検査/穴の消去

Column content

CADdoctor_Merge Faces

曲面の結合



各種CADネイティブデータの入力をサポート

  • 標準サポート : STL, IGES, STEP
  • 追加購入による授権サポート : Parasolid, JT, NX(UG), Creo (Pro/E), CATIA V5
