Moldex3D CADdoctor: 形状の修正機能によるメッシュ品質と解析精度の向上

正確な解析結果を導き出す鍵は、高品質なメッシュにあります。従来のMoldex3Dのメッシュ生成技術では、CADモデルにある崩れた形状の確認と修正に形状修正ツール(ヒーリング)を使用してきました。今回ご紹介するMoldex3D CADdoctorは、複数CADデータの変換、形状品質の評価、モデルの単純化を行う強力なツールであり、Moldex3DとElysiumのパートナーシップにより開発されました。 Moldex3D CADdoctorは、高品質なメッシュを約束するだけでなくモデル内の複雑な形状の単純化を行うことで、高精度の解析の短時間実行を可能にします。さらに、この強力なツールはMoldex3D Designerに組み込まれており、形状の修正からメッシュ生成に至る作業フローを可能な限り簡単に行えるようになっています。

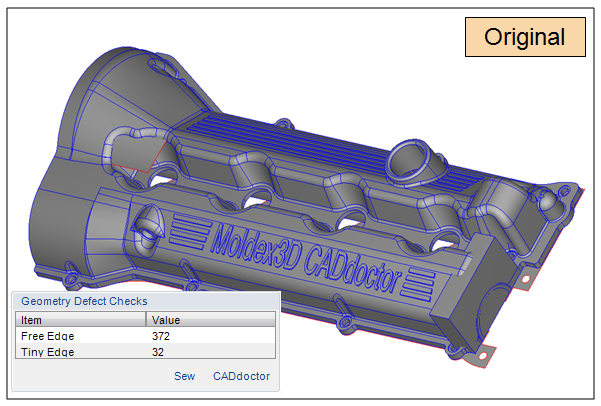

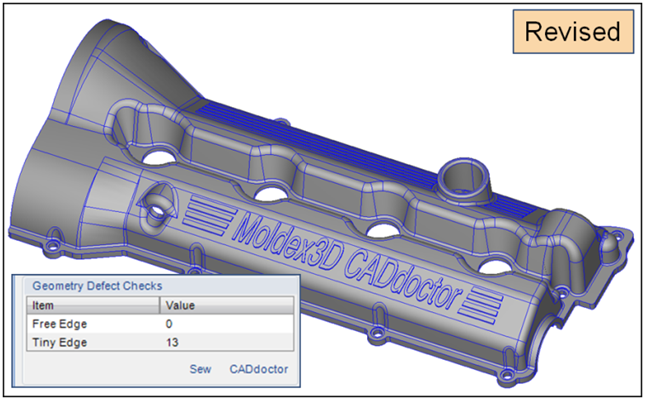

Figure 1に、複数の異なるCADシステムからの変換を経てMoldex3D Designerにインポートされた形状モデルに、複数のフリーエッジが含まれている場合の例を示します。Moldex3D CADdoctorの自動修正機能を通じて、形状の不備を効率よく修正します。Figure 2 には、すべてのフリーエッジが修正され、正確な金型充填解析に向けたメッシュ生成の準備が整ったモデルの例を示します。

                      moldex3d-caddoctor-offers-quick-fixes-on-geometry-to-ensure-mesh-quality-for-accurate-simulation-1moldex3d-caddoctor-offers-quick-fixes-on-geometry-to-ensure-mesh-quality-for-accurate-simulation-2
                                                            Fig 1.                                                                            Fig 2.

形状の修正はメッシュ品質に深く関わります。複雑なモデル形状はCADモデルにはよく見られるものですが、適切な形状修正処理、調整、単純化を事前に行うことによって複雑な形状を含むモデルであっても高品質なメッシュを効果的に生成することが可能になります。つまり、メッシュ品質の向上によって正確かつ的確な解析結果が約束されるのです。
