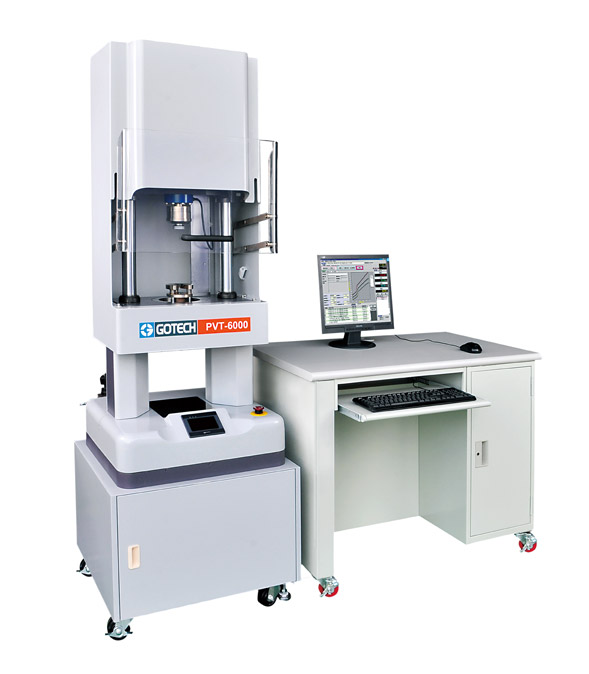

PVT-6000 聚合物PVT測試儀

射出成型過程中,塑料的體積變化將直接影響著最終產品的彎曲與收縮率,然而塑料從充填開始到產品開模取出,射出成型過程中不斷受到溫度及壓力的交互作用,塑料比容狀態瞬息萬變。如果能夠完整取得塑料壓力(P)與比容(V)和溫度(T)三者間之交互關係特性,將能透析塑料在成型過程中的變化歷程,有依據性的推估產品的尺寸收縮量。
有鑑於塑料PVT特性對於射出製程的重要性,科盛科技專業塑料量測實驗室一直以來持續不斷提供塑料PVT特性量測服務。另外,近年來有鑒於世面上所能買到的PVT儀器選擇性越來越少,儀器之維修保養也相當不易,科盛為維持對塑膠加工產業發展之理念,自2009年開始投入塑料PVT量測機台之開發。2011年順利開發出第一台原型機,並投入實際塑料進行PVT量測與不斷地校正,迄今已累積約400支材料的量測經驗,之後正式於2015年開始對外銷售此專業PVT量測儀器 – PVT-6000。



特色

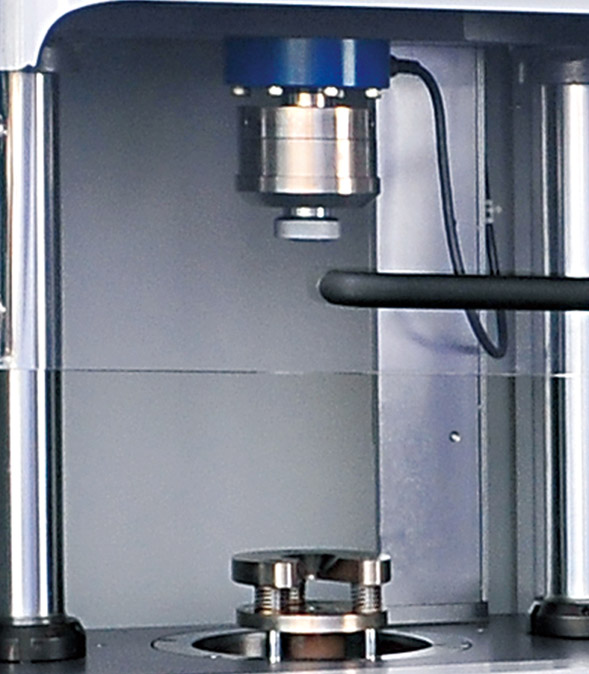

PVT-6000為專門針對PVT數據量測所開發出之專用機台,採用柱塞(Piston)方式檢測塑料之壓力、比容、溫度數據,可使用等壓(isobaric)或等溫(isothermal)量測方法。對比於另一種限制流體(Confining-fluid type)量測法,PVT-6000所用之柱塞法有著操作相對簡單與較接近射出成型製程的優點。另外儀器量測數據之穩定性與精確性至關重要,因此PVT-6000特別針對此重點予以強化。一般柱塞式量測法,由於柱塞活動時與料桶之接觸所產生之摩擦阻力,恐有影響比容量測之準確性,PVT-6000之料桶特別採用鏡面鋼材,可有效將摩擦阻力降至最低。為維持高精度控制,PVT-6000採用高精密日系伺服馬達搭配精密滾珠螺桿。而為了精準量測比容之微小變化,使用高精度光學尺感知活塞桿隨溫度、壓力變化而移動的位移,精準量測出塑料的比容變化。
- 柱塞式PVT數據量測
- 等壓或等溫量測方法
- 料桶採用鏡面鋼材質,有效降低與Piston之間的摩擦力
- 高精度光學尺精準量測比容變化
- 高精準溫度及壓力控制使數據不失真

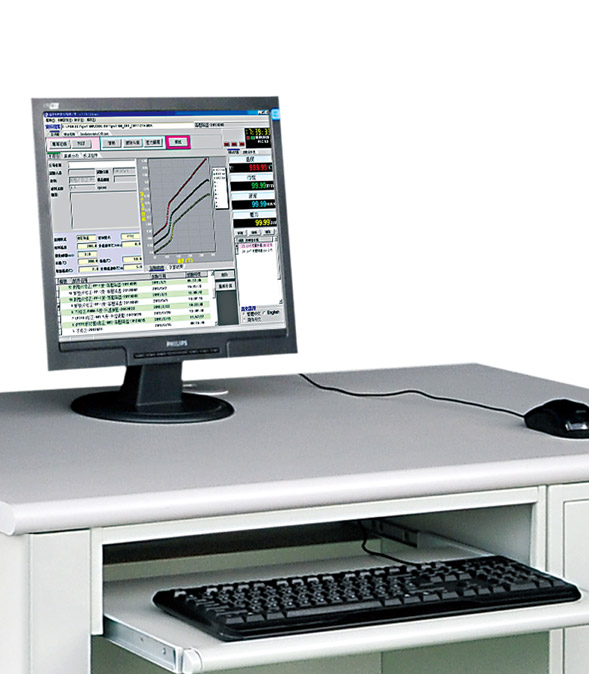

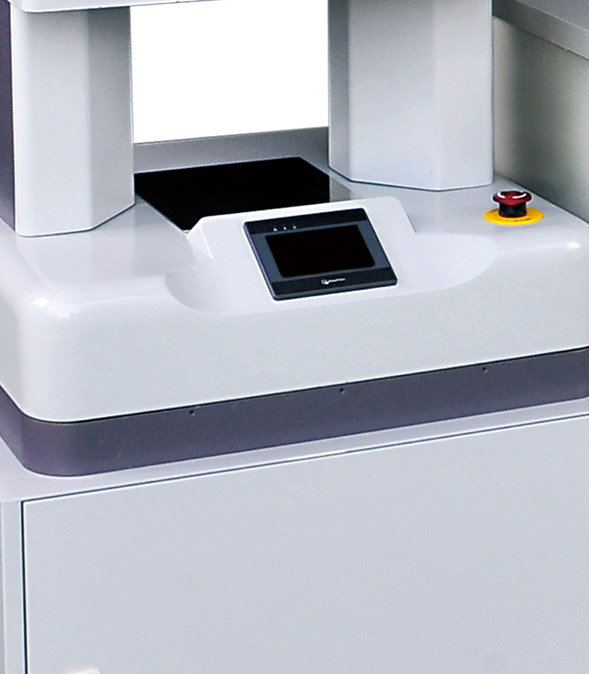

- 直覺式觸控螢幕操作介面
- PVT數據可供Moldex3D模流軟體精準分析射出製程
塑料典型PVT特性圖
塑料之 壓力、比容、溫度 三者交互關係,難以靠著經驗而累積,聚合物P.V.T測試儀 – PVT-6000 則可準確幫助我們掌握此項材料特性。進一步而言,將儀器所測出之PVT數據搭配Moldex3D分析,可有效求出射出成型的最佳製程參數,使其加工中所産生的翹曲、收縮、凹痕等缺陷盡可能消失,減少報廢率並增加生産率,獲得高質量的產品效能。
Standard | ISO 17744 | |
Capacity | 2500 bar | |
Test Method | Isobaric / Isothermal | |
Temperature Control | Range | Room temperature ~ 300°C (400°C optional) |
Accuracy | ±0.3°C | |
Resolution | 0.1°C | |
Controller | PID | |
Barrel Diameter | 7.8 mm ±0.005 mm | |
Piston Diameter | 7.76 mm | |
Barrel Testing Distance | 10 ~ 23 mm | |
Cooling Method | Airflow cooling | |
Pressure Control | Accuracy | ±2% |
Controller | PID | |
Force Detector | Method | Load cell |
Resolution | 1 /30000 | |
Load Accuracy | 0.25% | |
Displacement Detector | Method | Linear encoder system |
Resolution | 5 μm | |
Accessories | Cleaning rod x 1 / Reamer x 1 / Copper brush x 1 / Filling funnel x 1 / PTFE sheet x 100 |
|
Dimension (W x D x H) | 60 x 66 x 168 cm | |
Weight | 220 kg (main unit) | |
Power | 1 § 220V 50/60Hz 10A |
