유동 분석 모듈

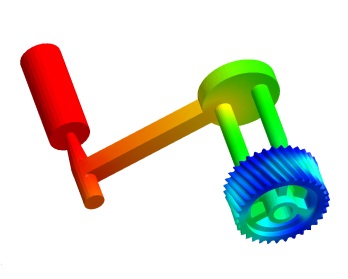

Moldex3D Flow의 정확한 분석으로 실제 용융 재료를 유동 과정에서 분수 흐름, 관성 효율, 중력 효율 등과 같은 거시적, 미시적 심층 분석을 관찰할 수 있습니다. Moldex3D Flow의 강력한 성능이 사용자가 용융 유동 과정을 이해하고 봉합선 위치를 정확하게 결정하고 짧은 사출 등의 문제를 검측할 수 있도록 도와드립니다.

기능

  • 3D 분수 흐름 현상, 관성 현상, 절단 발열 효과 등을 예측
  • 봉합선 / 밀봉 위치를 예측하고 해당 유동 문제를 제거, 또는 최소화
  • 사출 압력을 예측하고 필요한 클램핑 힘을 평가
  • 유동 배치 설계 및 유형을 평가함으로써 러너 평형 실현
  • 주입구 위치와 크기를 개선하여 봉합선 발생을 피하고 충진 평형 실현
  • 사출 시간, 용융 온도, 볼트 속도 자료 등의 충진 단계에서의 가공 조건 개선
  • 다중 캐비티 금형(Multi-mold), 또는 세트 제품 금형(Family-mold)의 충진 과정 시뮬레이션 지원
  • 인서트 사출(Insert Molding) 및 다중 사출 의존 사출 성형(Multi-shot Sequential Molding) 등을 포함한 다중 재질 사출 성형(Multi-component Molding) 시뮬레이션 지원. (이상의 시뮬레이션은 Moldex3D MCM 모듈 설치 필수)

특성

Surface defect Prediction

표면 결함 예측

  • 봉합선 예측
  • 밀봉 예측
  • 지체(Hesitation), 또는 경류 효과 예측…

Venting, Gate location (wizard)

가스 배출 설정 주입구 위치(마법사 모드)

  • 충진 유동 검증에 의한 가스 배출 설계 신뢰도
  • 첫 기압 지정 가능
  • 적절한 단일/다중 주입구에 대한 빠른 건의
  • 주입구, 또는 비 주입구를 사용하는 주물 진입 구역 지정 가능




Cold & Hot Runner

콜드 러너 러너

  • 러너 설계 평형성 예측
  • 전단성 열 효과 예측
  • 밸브 주입구 개폐 순서 평가 가능

IMD

금형 장식 분석 모듈

(In-Mold Decoration Molding, IMD)

  • 경계면 설정을 통해 IMD 금형 표면 범위를 쉽게 지정 가능
  • 다이 지수 예측
  • 열 에너지 전송과 IMD 경계면 효과 고려
