Designer BLM

Moldex3D Designer BLM (Boundary Layer Mesh)은 플라스틱 사출 성형 분석에 사용하기 매우 적합한 메쉬 기술 중의 하나입니다. 사용자는 Moldex3D Designer 중의 BLM생성기를 이용하여 솔리드 메쉬를 만들 수 있으며 이런 방식으로 만든 메쉬를 Designer BLM이라고 부릅니다. 사용자는 인터페이스를 통해 필요에 따라 메쉬 사이즈, 경계층 메쉬의 레이어 수, 경계층 오프셋 비율 등 관련 BLM 매개변수를 조절할 수 있습니다. 또한, 사용자는 이러한 강력한 메쉬 생성 도구를 이용하여 단일 메쉬 형태에 한하지 않고 다양한 메쉬 형태로 캐비티, 금속 인서트, 러너와 냉각 채널에 대한 메쉬 제작 가능합니다. 그중 Designer BLM이 지원하는 메쉬 형태는 순수 사면체(Tetra)와 BLM 1~5레이어가 있습니다. 디폴트 값을 적용할 경우, 프로그램은 적합한 표면 메쉬의 사이즈를 자동 결정해주고 3레이어의 각주(Prismatic) 메쉬가 생기며 4면체(tetrahedral) 메쉬가 내부 공간을 채웁니다. 예상대로일 경우, 두께 방향에 있는 솔리드 메쉬의 레이어 수는 최소 7층이며 필요에 따라 최대 11층까지 조절하여 더욱 정확한 분석 결과를 얻을 수 있습니다.

designer-blm-r14-1

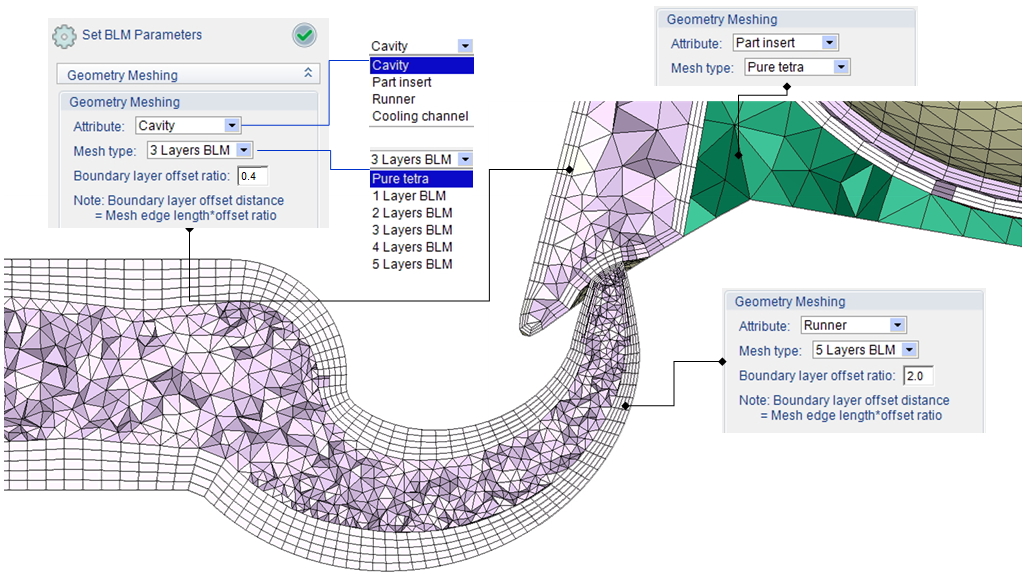

다른 경계층 메쉬의 매개변수 설정

다재 사출 성형(multi-component molding, MCM)을 응용할 경우, 제품과 금속 인서트 경계면에 있는 노드들은 상호 연결되지 않아도 됩니다. 사용자는 충전, 보압, 냉각과 변형에 대한 완벽한 분석을 얻을 수 있으며 솔버는 제품과 금속 인서트 경계면의 연속적인 결과를 자동 계산해 주므로 전처리 시간을 대폭 절감할 수 있습니다.

designer-blm-r14-2

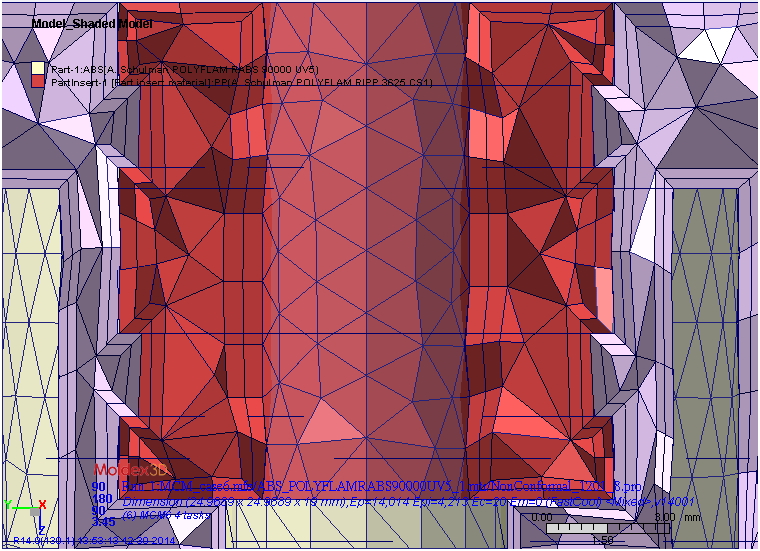

Non-matching 메쉬 모델
