금속 라인 오프셋 계산을 통해 웨이퍼 패키징 충진 과정에서 에폭시 수지 유동으로 발생하는 견인력이 금속 라인 오프셋 양에 미치는 영향과, 보다 나쁜 환경에서 금속 라인 접촉을 초래하고 제품의 단락, 금속 라인 단열 등 발생할 수 있는 패키징 실패 문제를 예측합니다.

기능

  • 유동 견인력의 금속 라인 오프셋에 대한 영향 예측 가능
  • 금속 라인 오프셋 지수(WSI)의 색상 분할를 표시하거나, 변형 정도를 수치로 표시
  • 금속 라인 교차 접촉 여부 표시
  • 충진시 용융 재료와 김속선의 상호 견인력 크기 평가 가능
  • 각 금속 라인과 가장 가까운 금속 라인 사이의 최소 거리 평가

특성

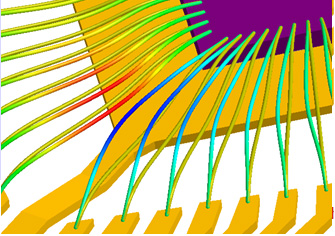

금속라인변형예측

  • 변형을 조정할 수 있으며 금속 라인 오프셋 비율 표시 가능
  • 전체 금속 라인 오프셋 분석으로 상세한 변형 작용 모니터링

금속 라인 교차

  • 붉은 색 금속 라인 구역은 금속 라인 상호 교차 구역을 나타냄

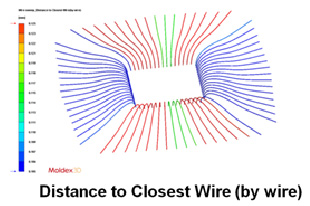

가장 가까운 금속 라인와의 거리

  • 각 금속 라인와 가장 가까운 금속 라인와의 최소 거리

선형 금속 라인 오프셋 계산 지원

  • 3종 응력 솔버 분석 계산 비선형 금속 라인 오프셋 지원: Moldex3D, ANSYS, ABAQUS
  • 현재 금속 라인의 기하학 특성과 재료 모델의 비선형, 그리고 선형 형식의 계산(Moldex3D 지원 재료 비선형 계산)을 모두 지원
