Moldex3D Advanced 解決方案

Moldex3D Advanced 解決方案提供從產品設計者、模具開發者到專業的 CAE 使用者,一個全方位洞悉產品設計的工具,涵蓋薄殼件到各式更精密複雜的設計。

Moldex3D Advanced解決方案的標準分析模組中幾項特色包含:3D Coolant CFD可滿足所有客戶在RHCM、Conformal cooling的需求,也可以滿足各類熱塑與熱固成型的客戶。在前處理的部分,也將的Designer BLM 精進,其獨特的非匹配網格技術(Non-Matching mesh topology technology)可容許各零件的相連邊界網格不需點對點,求解器可自動計算接觸面的結果連續性。人性化的工作流程與淺顯易懂的使用介面將塑件和模具生成過程化繁為簡,全自動網格生成讓使用者能夠輕易上手。

此外,Moldex3D Advanced 解決方案結合創新 2.5D 和 3D 模流分析成型技術,可以取得最精準最有效的結果。 使用者可以很快了解產品特性,獲得更深入的產品見解,並在實體成型前達成有效產品優化。Moldex3D Advanced 解決方案是企業成功把關產品品質、提昇成本效益和創造競爭優勢的最佳利器。



Moldex3D Advanced Solution Package 001

  • 具備與整合2.5D 和 3D 模流分析成型技術,呈現最精準有效的分析結果
  • eDesign實體網格自動生成技術
  • Designer BLM 具備非匹配網格技術 (Non-Matching mesh topology technology)
  • 3D 網格生成技術支援高解析度邊界層網格(BLM)、混合實體網格(hybrid mesh)和多面體網格
  • 提供精闢的數字和動畫分析結果,大幅提昇溝通效率



Moldex3D Advanced Solution Package 002

Moldex3D Advanced Solution Package 004

為各式模型打造完整的水路和冷卻系統

對於一般具有大面積與薄殼特徵的射出成型塑件, Moldex3D Advanced 解決方案提供一系列精準且高效的網格工具,可以成功快速地打造2.5D模型。獨創的自動化真實3D網格核心技術,讓使用者能輕鬆快速建立真實3D網格模型。自動智慧加工精靈則可指引使用者完成進澆系統、冷卻系統和模座建置,並附有自動除錯功能。

此外,使用者可以詳細地觀察實體網格於分析後各區塊的結果,包括精細的設計特點和進澆口附近流動行為。Moldex3D Designer 前處理核心工具大幅增進使用者的分析效率與便利性,更有效、更有彈性地進行產品驗證與設計優化。

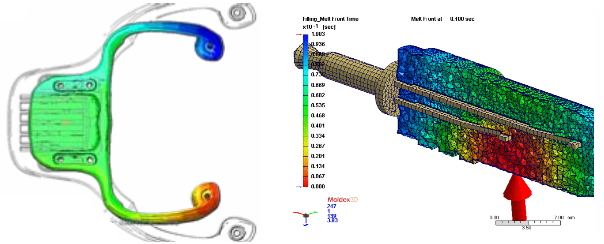

同時展現 2.5D 和 3D 精確分析

Moldex3D Advanced 解決方案可以在幾分鐘內完成 2.5D 模型模擬,強大的 3D 模擬技術可以從容且極具效率地處理複雜的射出塑件,設計者可從詳盡的分析結果中獲得精闢的知識且能及早發現潛在問題。材料資料庫(Material Database)和製程精靈(Process wizard)協助使用者在設計初期即輕鬆完成設計變更,優化設計。



準確分析且支援多元擴充元件 引領了解更多創新製程

Moldex3D Advanced 解決方案採用最真實的三維模擬分析技術處理複雜的成型製程,強大的網格計算法具備快速計算傳統薄殼件和各式複雜3D幾何模型的高效平行運算能力。此外,高彈性的網格建構能力能充分展現擴充元件的功效,引領使用者深入探索更多創新製程。獨特的高效平行運算讓真實3D模流分析更快速、更具效率。

Moldex3D Advanced Solution Package 006

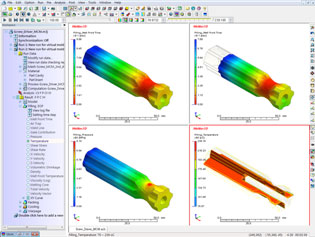

自動生成報告 多元呈現分析

Moldex3D 後處理工具讓使用者立即以即時輪廓、圖表和動畫展現製程和產品特質,從自動化的分析報告產生器,可以迅速產生完整的分析結果,讓跨部門的溝通能更為緊密,Moldex3D 讓設計和分析一次到位,協助客戶做出更聰明的產品改善決策。

Moldex3D Advanced Solution Package 008

支援網格

  • eDesign
  • Boundary Layer Mesh (BLM)
  • Tetra
  • Solid (HexaPrismPyramid Hybrid)
  • Shell (2.5D)
